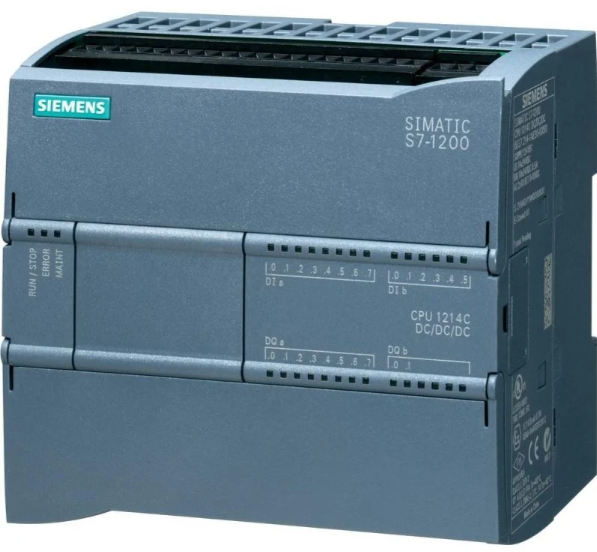

Siemens S7-1200

SIMATIC S7-1200, CPU 1214C, CPU compacta DC/DC/DC, E/S INTEGRADAS: 14 DI 24 V DC; 10 DO 24 V DC; 2 AI 0-10V DC, alimentación: DC 20,4-28,8V DC, Memoria de programas/datos 150 KB

SIMATIC S7-1200, CPU 1214C, CPU Compacta, DC/DC/DC

Esta CPU compacta es un excelente PLC para proyectos de automatización de tamaño pequeño y mediano. Gracias a su memoria integrada y E/S (expandibles), es perfecta para manejar la automatización de máquinas de fabricación simples y complejas, o dispositivos como bombas, ventiladores, válvulas y sensores, sin la necesidad de muchos reguladores de proceso.

Lo que realmente nos gusta del S7-1200

Es el PLC de nivel de entrada de SIEMENS, clasificado como Controlador Básico. No es caro pero es bastante potente. Rara vez nos hemos sentido limitados, gracias a su buena capacidad de expansión y la programación mediante STEP 7 Basic en TIA Portal.

El desarrollo del software es fácil y rápido, especialmente si se utiliza una HMI SIMATIC, ya que todo está integrado y sincronizado en el mismo proyecto.

Se puede encontrar mucha documentación en línea y tutoriales en YouTube, lo que facilita el aprendizaje de la programación.

Comparte muchos conceptos con los Controladores Avanzados de SIEMENS, como la familia SIMATIC S7-1500, utilizando las mismas instrucciones. Una vez que hayas aprendido a desarrollar con el S7-1200, programar el S7-1500 te resultará familiar.

CPU compacta con memoria e I/O integrados

La CPU 1214C viene con memoria integrada:

• Memoria de carga de 4 Mbyte (expandible con SIMATIC S7 Memory Card hasta 256 MB)

• Memoria de trabajo de 150 Kbyte

La cantidad de memoria es pequeña comparada con los ordenadores convencionales, pero los proyectos de automatización necesitan poco espacio.

Entradas y salidas integradas:

• 14 Entradas Digitales 24 V DC

• 10 Salidas Digitales PNP 24 V DC

• 2 Entradas Analógicas 0-10 V DC

• 6 Entradas Digitales pueden utilizarse para conteo de alta velocidad (HSC), hasta 100 kHz para monofásico y hasta 30 kHz para conteo en cuadratura (A/B). Para frecuencias más altas, considera usar una tarjeta SB1221 (hasta 200 kHz).

• 4 Salidas Digitales pueden configurarse para PTO 100 kHz o PWM para control de movimiento.

CPU compacta con buena capacidad de expansión

En cuanto a módulos en línea, el SIMATIC S7-1200 tiene las siguientes limitaciones:

• Hasta 8 módulos de E/S

• Hasta 3 procesadores de comunicación

• 1 tarjeta de señal

Sin embargo, ofrece buena expansión mediante procesadores de comunicación compatibles con los fieldbus más comunes:

• El puerto Ethernet RJ45 integrado incluye un controlador PROFINET-IO que permite conectar hasta 16 dispositivos PROFINET-IO (por ejemplo, E/S distribuidas, variadores, servomotores)

• Módulos adicionales disponibles:

  • PROFIBUS DP

  • MODBUS TCP/RTU

  • USS

  • AS-Interface

  • IO-Link

La principal limitación proviene de la "imagen del proceso":

• 1024 bytes para entradas

• 1024 bytes para salidas

Para qué no es adecuado

Para proyectos grandes con muchas comunicaciones o control PID múltiple, el S7-1200 no es el PLC adecuado.

Se pueden superar estas limitaciones pasando a la familia S7-1500.
